「GNAS SKY」
リモートコントロールシステム

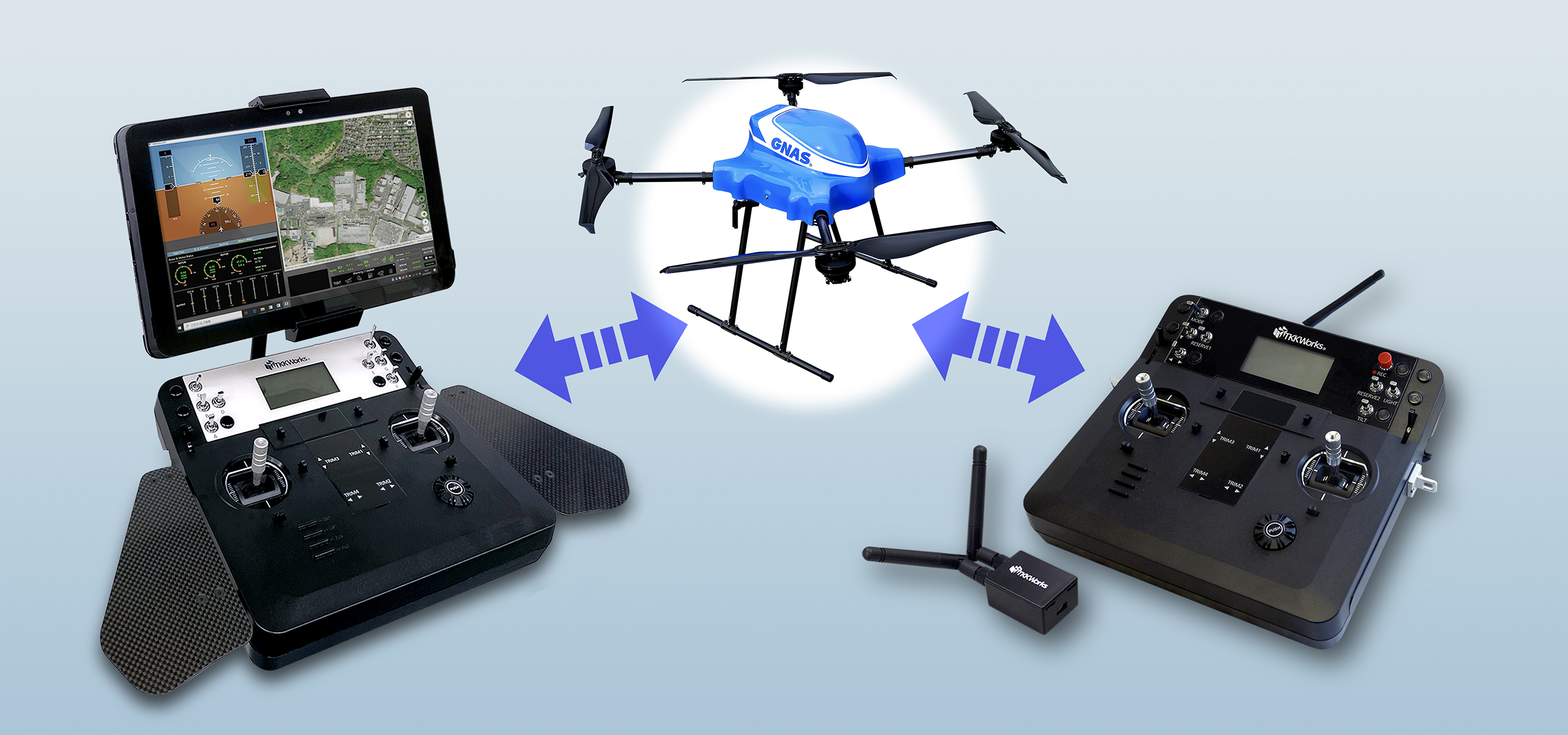

「GNAS SKY」RF CONTROL SYSTEM（ リモートコントロールシステム）
選べる無線システム
シンプルな操縦性
無線操縦装置・テレメトリ無線機
● 選べる無線システム
他社製プロポから、TKK ワークス製169MHz/1W、2.4GHz/1W 無線まで幅広く選択することができるので、
目視内飛行、長距離飛行など用途に応じて無線を選択することができます。
● 用途に合わせてスイッチ選択
通常のスティックタイプとジョイスティックタイプをご用意。
操縦のお好みに合わせてスティックをお選びいただけます。
● 無線操縦装置(プロポ)＆ テレメトリ無線機
GNAS-SKY に最適化されたプロポシステムをご提供いたします。
GNAS RF CONTROL SYSTEM
| 製品名称 | 2.4GHzプロポ・テレメトリ送受信機セット | 169MHz プロポ 送受信機セット |
|---|---|---|
| 周波数帯 | 2.4GHz（小電力データ通信システム） | 169MHz（無人移動体画像伝送システム） |
| 周波数チャンネル | - | 4ch |
| 送信出力 | 100mW | 最大 1W |
| アンテナ | スリーブアンテナ | ホイップアンテナ（880mm, 355mm） |
| 制御チャンネル | 14ch | 14ch |
| データレート | 57kbps( アップリンク) ※実効レート | - |
| 160kbps( ダウンリンク) ※実効レート | - | |
| I/F | 送信機：USB | - |
| 受信機：UART（3.3V）×2 PWM 出力×1 | 受信機：UART（3.3V） | |
| 動作電圧 | プロポ：DC6.0～7.2V | プロポ：DC6.0～7.2V |
| 受信機：DC7.0～13.0V | 受信機：DC5.0～13.0V | |
| サイズ | プロポ：416×233×78mm 重量：約1.4 ㎏ | プロポ：416×233×78mm 重量：約1.4 ㎏ |
| 受信機：92×33×16.8mm 重量：約50g | 受信機：92×33×15.8mm 重量：約52g | |
| 暗号化 | 対応済 | 未対応(対応予定) |
| 免許 | 不要 | 第3級特殊無線技士 |
| 通信距離 | 見通し1km | 見通し5km 以上 |
 |
 |
| 製品名称 | 2.4GHz テレメトリ無線機 | 5.7GHz 無線画像伝送装置 |
|---|---|---|
| 周波数帯 | 2.4GHz（無人移動体画像伝送システム） | 5.7GHz（無人移動体画像伝送システム） |
| チャンネル数 | 2ch | 10ch |
| 送信出力 | 1W | 1W |
| アンテナ | スリーブアンテナ | ホイップアンテナ |
| データレート | 160kbps ※実効レート | - |
| I/F | USB（COM）,UART（3.3V） | NTSC ビデオ出力（１Vpp） |
| UART（3.3V）※設定用 | ||
| 動作電圧 | DC7.0~8.5V，DC10.5~12.8V | 送信機：DC6.0~15.0V |
| 受信機：DC5.0V | ||
| サイズ | 91×57×2ｍｍ 重量：98ｇ | 送信機：33×92×30mm 重量：約102g |
| 受信機：155×96×26.4mm 重量：約240g | ||
| 暗号化 | 対応済 | - |
| 免許 | 第3級特殊無線技士 | 第3級特殊無線技士 |
| 通信距離 | 見通し5km 以上 | 見通し5km 以上 |
 |
 |
